Max. measurement error
Volume flow (liquid): ±0.75 %
Volume flow (optional): ±0.65 %
Volume flow (steam, gas): ±1.00 %
Mass flow (saturated steam): ±1.7% (temperature compensated); ±1.5% (temperature/pressure compensated)
Mass flow (superheated steam, gas): ±1.5 (temperature/pressure compensated); ±1.7% (temperature compensated + external pressure compensation)
Mass flow (liquid): ±0.85%

Measuring range
Liquid: 0.076 to 2100 m³/h (0.045 to 1300 ft³/min)
depending on medium: water with 1 bar a, 20 °C (14.5 psi a, 68° F)
Steam, gas: 0.39 to 28000 m³/h (0.23 to 17000 ft³/min)
depending on medium: steam with 180 °C, 10 bar a (356 °F, 145 psi a); air with 25 °C, 4.4 bar a (77 °F, 63.8 psi a)

Medium temperature range
Standard: –40 to +260 °C (–40 to +500 °F)
High/low temperature (option): –200 to +400 °C (–328 to +752 °F)

Max. process pressure
PN 100, Class 600, 20K

Wetted materials
Measuring tube: 1.4408 (CF3M); CX2MW similar to Alloy C22, 2.4602
DSC sensor: 1.4404 (316/316L); UNS N06022 similar to Alloy C22, 2.4602
Process connection: 1.4404/F316/F316L); 2.4602

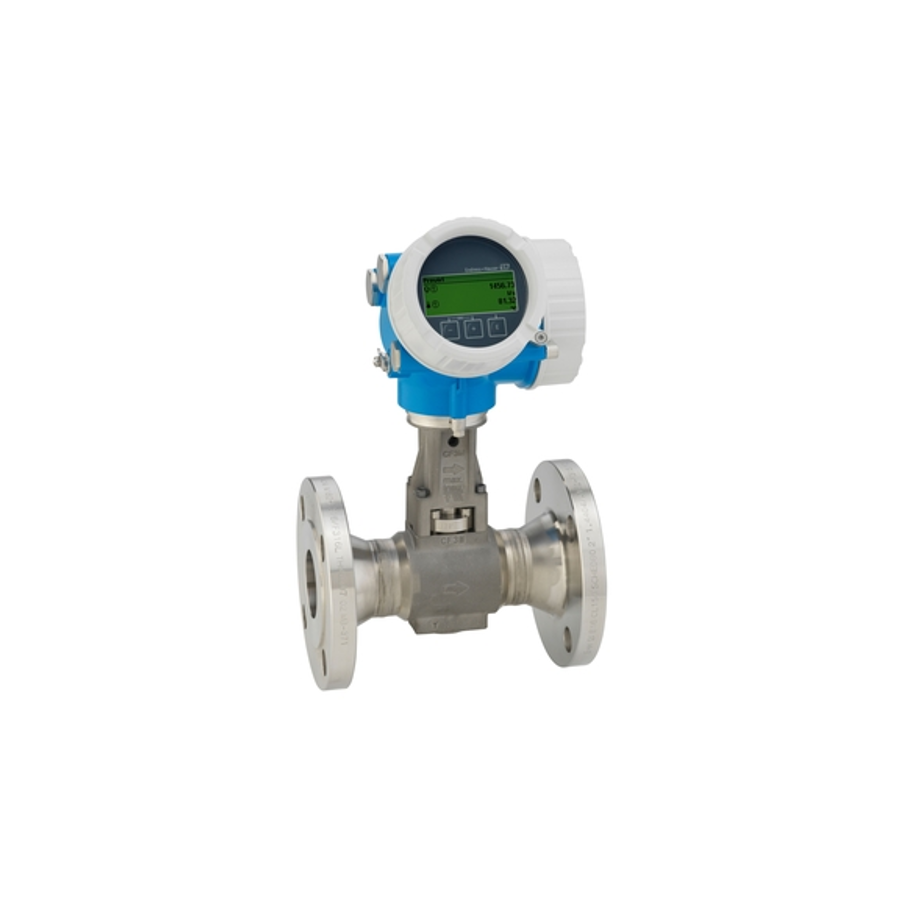

Prowirl F는 인라인 습식 증기 측정을 지원하는 다변량 유량계입니다. PremiumCal 보정 옵션은 가스, 증기 및 액체의 저유량에서도 뛰어난 측정 정확도와 높은 플랜트 가용성을 보장합니다. 진정한 루프 전원 기술을 채택한 Prowirl F 200은 기존 인프라에 비용 효율적으로 원활하게 통합할 수 있습니다. 위험한 지역에서도 최고의 운영 안전성을 제공합니다. Heartbeat Technology(하트비트 기술)는 항상 공정 안전성을 보장합니다.

• 습식/포화/과열 증기, 가스 및 액체 (극저온 가스 포함)에 적합한 측정 원리

• 다양한 응용 분야에 적합; 증기 응용 분야에 최적화됨


계기 특징
• 습식 증기 처리 능력: DN 25에서 300 (1에서 12인치)까지 지원

• 압력 셀의 유연한 위치 조정: 압력 셀을 자유롭게 배치할 수 있는 기능

• 산업용 사이폰 설계: 압력 측정을 위한 산업용 사이폰 설계

• 데이터 전송 기능이 있는 디스플레이 모듈: 데이터를 전송할 수 있는 디스플레이 모듈

• 견고한 이중 구획 하우징: 내구성이 뛰어난 이중 구획 하우징

• 플랜트 안전성: 전 세계적으로 승인된 안전 기준 (SIL, 위험 지역)


• 쉬운 에너지 관리: 증기 및 가스를 위한 통합 온도 및 압력 측정 기능 제공

• 신뢰할 수 있는 안전한 측정 기술: 국제 Vortex 표준 ISO 12764 준수

• Re 10,000까지 동일한 정확도: 가장 선형적인 Vortex 미터 본체

• 장기적인 안정성: 강력한 드리프트 없는 정전용량 센서

• 편리한 장치 배선: 분리된 연결 구획과 다양한 이더넷 옵션 제공

• 안전한 작동: 장치를 열 필요 없음

• 통합 검증: Heartbeat Technology(하트비트 기술) 지원
